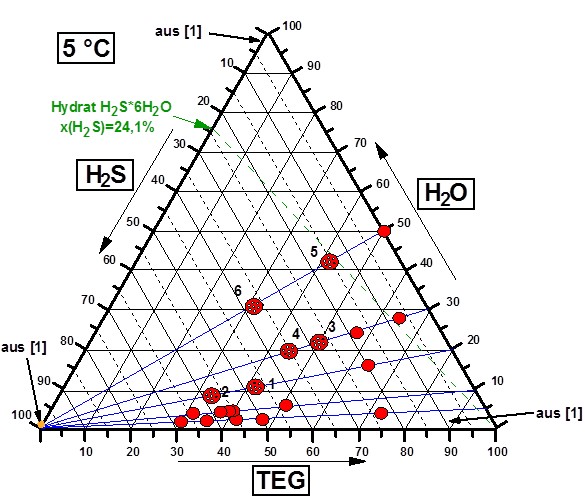

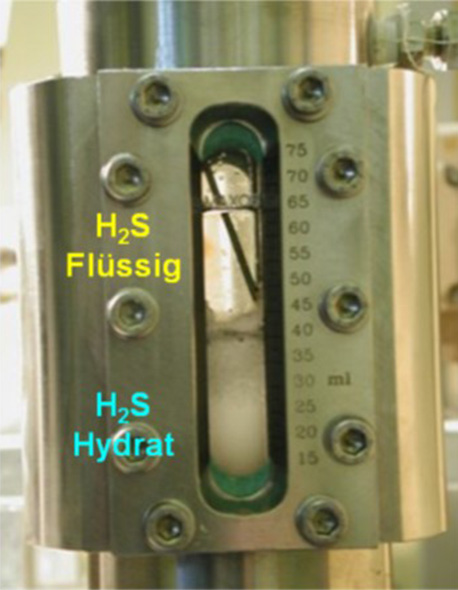

Hiermit können Versuche mit ruhenden und strömenden flüssigen und gasförmigen Medien an unbelasteten und mechanisch belasteten Prüfteilen durchgeführt werden. Auch für Ihre Prüfaufgabe ist ein Autoklav vorhanden. Wenn nicht, erstellen wir die geeignete Versuchsanordnung.

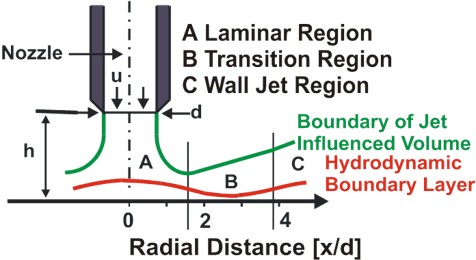

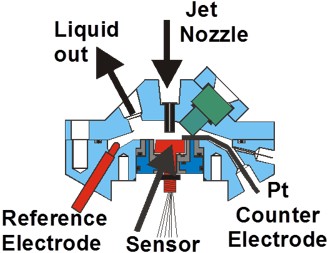

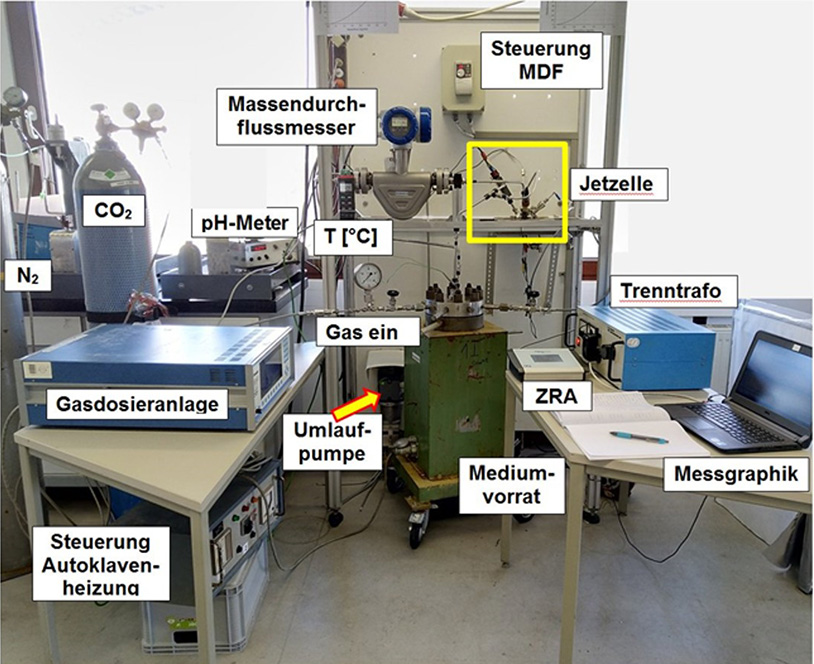

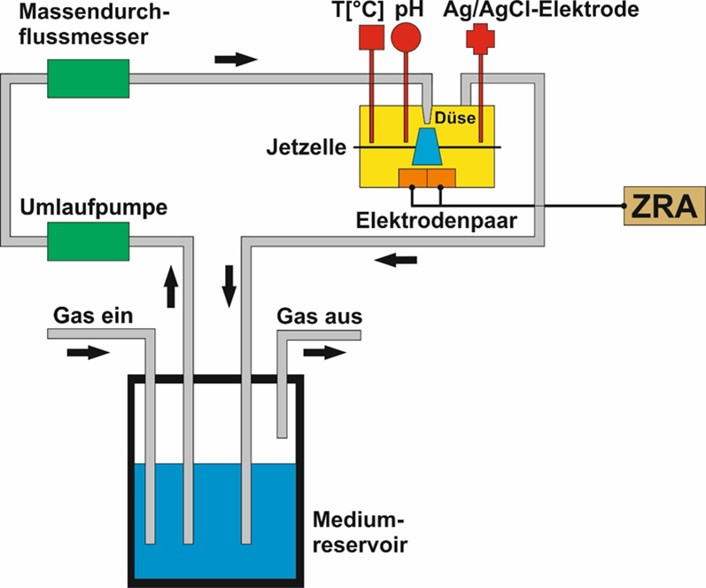

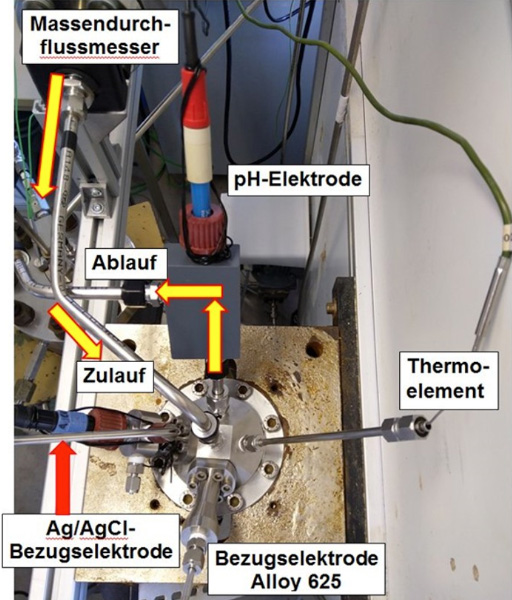

Strömungsinduzierte Lokalkorrosion vom Typ der Erosionskorrosion wird durch turbulente und gestörte Strömung erzeugt, unabhängig von Feststoffanteilen im Medium. Versuche unter definierter, unmittelbar mit dem Betriebsfall korrelierender Wandschubspannung ermöglicht die hochdruckfeste Jet-Impingement-Apparatur, bei der ein Flüssigkeitsstrahl mit definierter Geschwindigkeit senkrecht auf die Testoberfläche trifft und dort bei bekannten geometrischen Randbedingungen Orte berechenbarer Wandschubspannung erzeugt. Die bei gegebener Wandschubspannung auf der Oberfläche erzeugte Korrosionsintensität kann in Echtzeit durch elektrochemische Sensoren gemessen werden (z. B. LPR, ECR + CoulCount-Diagnose). Die Jet-Zelle ist hochdruckfest.

Beispiel: Strömungsstabilität von Schutzschichten in Sauergas- oder Süßgassystemen

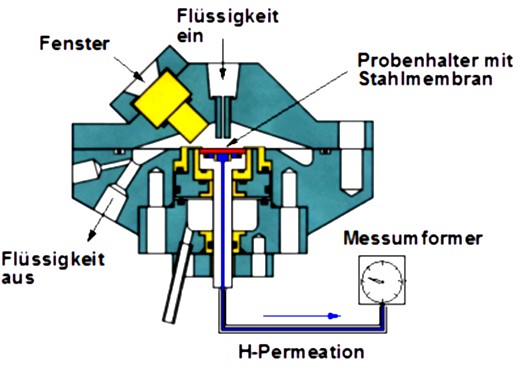

Stahlblech mit Korrosionsprodukt-Deckschicht (z. B. Eisensulfid) wird mit dem getauchten Jet angeströmt. Werden kritische Wandschubspannungen erreicht, wird die Schutzschicht erosiv zerstört und durch einsetzende Säurekorrosion wird Wasserstoff-Permeation am Messumformer messbar. Die Jet-Zelle ist hochdruckfest.

Für Ermittlung der Dauerbeständigkeit von Werkstoffen in Betriebsmedien (z. B. organische Beschichtungen oder Kunststoffe in organischen Lösemitteln) in Auslagerungszeiten bis zu 1 Jahr stehen 6 Rohrautoklaven (60 L Inhalt, bis 100 bar, bis 150 °C) zur Verfügung.
